HTO-PC 080 pneumatikus rögzítővel max rögz. erő 485N* Lökethossz: 100-7000mm
Általános információk
| Max rögzítő erő: | vízszintes: 485N függőleges: 388N |
| Max sebesség: | 5 m/s |
| A főkocsi egy tengely fordulatra megtett útja: | 176mm |
| Visszaállási pontosság: | ±0,05mm |
| Működési hőmérséklet: | 0 °C- +40 °C |
| Páratartalom: | 35-90% RH |
| IP védettség: | IP53 |
 |
Fy max= 6980N* |
| * -tájékoztató adatok. A tényleges terhelhetőséget, kérjük ellenőrizze a konfigurátorunk segítségével. A konfigurátort itt érheti el: KONFIGURÁTOR | |

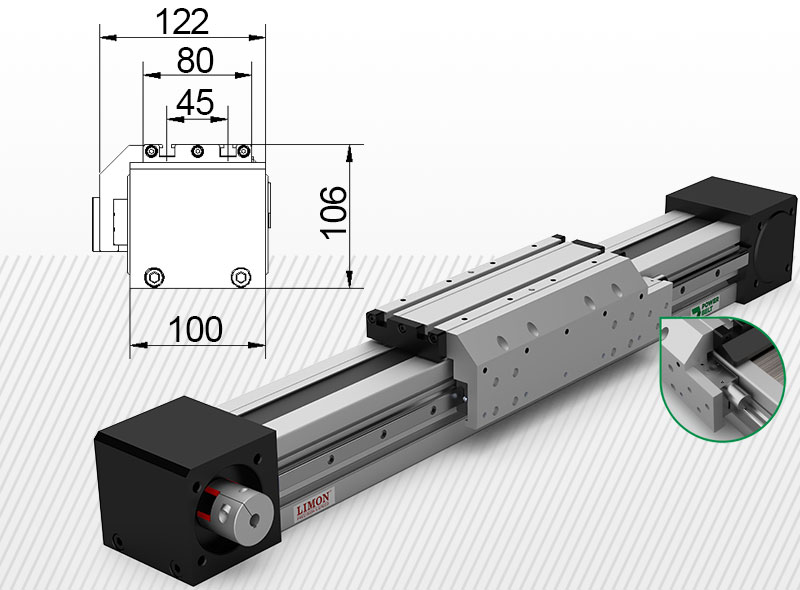

Integrált pneumatikus rögzítővel szerelt lineáris egység. Fix munkapozíciót biztosít.
Bővebb információért kattintson bal oldalon a Részletes leírás gombra.
Egyéb megnevezések: lineáris egység, HTO-PC 080, HTO-PC80, Limon lineáris egység, szervo tengely, lineáris aktuátor, rögzíthető aktuátor, rögzíthető tengely, elektromos szán, rögzíthető szán, rögzíthető tengelyegység
Részletes leírás
Pneumatikusan rögzíthető főkocsi
Az integrált pneumatikus rögzítő vízszintes helyzetű lineáris egységnél 485N húzó vagy tolóerővel szemben tudja stabilan tartani a lineáris egység kocsiját. Ha a szervo tengely vagyis a lineáris egység függőleges helyzetben van, akkor ez az érték statikusan maximum 388N húzó vagy tolóerő lehet. A függőleges helyzetnél a lineáris egységgel mozgatott tárgy súlyát is bele kell számolni a húzó vagy tolóerőbe!
A fent megadott adatok kizárólag az integrált rögzítő teherbírására vonatkozik. Kérjük minden esetben a lineáris egység teherviseléséből induljon ki a tervezéskor. A lineár tengely teherviselését ne lépje túl!
Az integrált rögzítő egységnek köszönhetően kritikus helyeken a megfelelően kiválasztott lineáris egység stabil munkapontot biztosít. A pneumatikus rögzítő kettős működésű konfiguráció „Normally Closed” - Levegőre nyit és zár.
A rögzítőt 5,5-8 bar nyomással kell táplálni. A levegő nyomás felépítését úgy kell megoldani, hogy az lineárisan épüljön fel 0,2-0,3 másodperc alatt. Csak rögzítési feladatot tud ellátni, vészfékezésre nem használható!
FONTOS:
Csak a zöld nyilakkal megjelölt helyeken, azaz az alumínium profilnál szabad a lineáris egységet szállításkor alátámasztani és rögzíteni, illetve munkapozícióban rögzíteni!
Általános leírás:
Az HTO-PC 080 lineáris hajtás fogasszíj hajtású és erősített kivitel. A lineáris egységben található fogasszíj HTD-8M típusú, mely fogfelületén enyhén zajcsökkentő bevonat található. A HTO-PC sorozatot nem javasoljuk nagyon szennyezett körülmények között használni. Amennyiben poros vagy egyéb anyagokkal szennyezett a környezet, kérjük az HTC-PC
Amennyiben kültéri alkalmazásra vásárolná meg a terméket, kérem konzultáljon velünk, ugyanis a lineáris megvezetés és a fogasszíjtárcsa nem rozsdamentes acélból készültek!
A lineáris egység kiegészítői:
Az alábbi ábrán szeretnénk szemlélteni, hogy cégünk kompletten tudja szállítani az összes kiegészítőt, meghajtást, vezérlést a lineáris egységhez. A lenti fotón az általunk javasolt szervohajtómű + szervomotor kombináció található. Ez az összeállítás szavatolja az üzembiztos megoldást, melynél természetesen el lehet térni az ajánlott márkáktól. Cégünk Simtach szervomotort + meghajtót és Kofon Motion bolygóhajtóművet kínál. A konfiguráció alap tartozéka a szervo meghajtó, mely Modbus vagy EtherCAT kommunikációra képes. A szervomotor elérhető fékes kivitelben is.
A fenti konfiguráció alkatrészei lehetnek. Az alábbi egy példa lehetőség, mely segít Önnek összeállítani a saját szettjét. A termékek nevére belinkeltük a weboldalunkon található információkat. A lentiek mellett akár saját szervomotorjával, vagy az általunk kínált léptető motorral ie meghajtható a lineáris egység. Erről tájékozódjon a konfugurátorunkban!:
- Lineáris egység: HTO-PC 080 típus
- Szervo hajtómű csatlakozó keret
- Szervo hajtómű: KPX085
- Szervomotor csatlakozó keret: Simtach 750W-os motorhoz
- Szervomotor: 750W
A fenti lineáris egység konfigurációhoz kínálunk még univerzális kiegészítőket, úgymint rögzítő körmök, végállás és home szenzorok egy szettben. A szenzorok beszállítója a Panasonic.
Videók
Katalógusok, technikai információk
Gyártói információ
A LIMON AUTO TECH CO. LTD egy csúcstechnológiás gyártó, amely automatizált könnyű és közepes teljesítményű lineáris mozgásrendszerekre specializálódott, és jelenleg gyors fejlődésen megy keresztül mind a kapacitás, mind a képességek terén. Kiváló ügyfélmegoldásokat kínálnak mind a tényleges végfelhasználói keresletre összpontosítva, mind pedig a szorgalom, következetesség, reakciókészség, megbízhatóság és a részletekre való odafigyelés erős alapjára építve, ami miatt a LIMON termékeket széles körben értékesítik Európában, Ázsiában és Dél-Amerikában.
Az egyik fő termék – a világszerte jó hírnévvel és visszajelzéssel rendelkező lineáris egységek, amely széleskörű felhasználási területtel rendelkezik, általában a következő iparágakban:
- LCD panel ipar
- Lítium akkumulátor ipar
- Fotovoltaikus ipar
- Autóipar
- Felderítési ipar
- Orvosi ipar
A fentiek alapján a Power Belt Kft magabiztosan gyártja, szereli a lineáris egységeket a gyáli és budapesti telephelyein. A magyarországi gyártás nagy rugalmasságot, rövid határidőt és azonnali reagálást biztosít vevőink részére. Több fejlesztés kimondottan a pertnereink visszajelzése alapján történt meg, mely a helyi viszonylatoknak megfelelően olyan versenyelőnyt biztosít a Limon lineáris egységeknek, melyek megkerülhetetlen beszállítóvá tesz bennünket a lineáris egységek területén. Cégünk nagy hangsúlyt fektet a minőségre, végellenőrzésre és a utólagos támogatásra.
Az alábbi videó segítségével szeretnénk bemutatni partnerünket a LIMON AUTO TECH CO. LTD-t:
