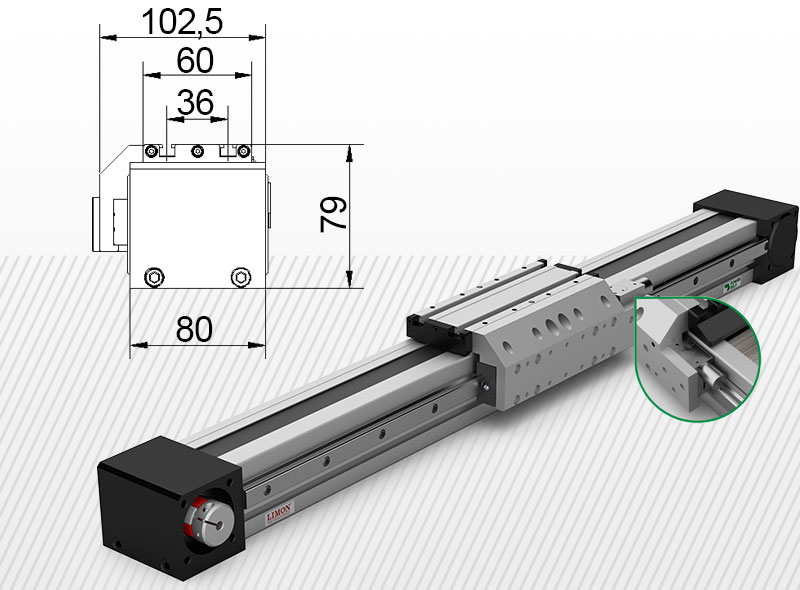

HTO-PC 060 pneumatikus rögzítővel max rögz. erő 413N* Lökethossz: 100-2500mm
Általános információk
| Max rögzítő erő: | vízszintes: 413N függőleges: 250N |
| Max sebesség: | 5 m/s |
| Ajánlott szervomotor: | 400W |
| Ajánlott szervo hajtómű egyenes hajtáshoz: |
KPX065/PEE70 |
| Ajánlott szervo hajtómű 90° szöghajtáshoz: | SVX065 |
| Működési hőmérséklet: | 0 °C- +40 °C |
| Páratartalom: | 35-90% RH |
| Ajánlott kenőanyag: | OKS 416 (5000km vagy 300 munkaóránként) |
 |
Fy max= 5300N* |
| * -tájékoztató adatok. A tényleges terhelhetőséget, kérjük ellenőrizze a konfigurátorunk segítségével. A konfigurátort itt érheti el: KONFIGURÁTOR | |
Integrált pneumatikus rögzítővel szerelt lineáris egység. Fix munkapozíciót biztosít.
Bővebb információért kattintson bal oldalon a Részletes leírás gombra.
Részletes leírás
Pneumatikusan rögzíthető főkocsi
Az integrált pneumatikus rögzítő vízszintes helyzetű lineáris egységnél 485N húzó vagy tolóerővel szemben tudja stabilan tartani a lineáris egység kocsiját. Ha a szervo tengely vagyis a lineáris egység függőleges helyzetben van, akkor ez az érték statikusan maximum 388N húzó vagy tolóerő lehet. A függőleges helyzetnél a lineáris egységgel mozgatott tárgy súlyát is bele kell számolni a húzó vagy tolóerőbe!
A fent megadott adatok kizárólag az integrált rögzítő teherbírására vonatkozik. Kérjük minden esetben a lineáris egység teherviseléséből induljon ki a tervezéskor. A lineár tengely teherviselését ne lépje túl!
Az integrált rögzítő egységnek köszönhetően kritikus helyeken a megfelelően kiválasztott lineáris egység stabil munkapontot biztosít. A pneumatikus rögzítő kettős működésű konfiguráció „Normally Closed” - Levegőre nyit és zár.
A rögzítőt 5,5-8 bar nyomással kell táplálni. A levegő nyomás felépítését úgy kell megoldani, hogy az lineárisan épüljön fel 0,2-0,3 másodperc alatt. Csak rögzítési feladatot tud ellátni, vészfékezésre nem használható!
FONTOS:
Csak a zöld nyilakkal megjelölt helyeken, azaz az alumínium profilnál szabad a lineáris egységet szállításkor alátámasztani és rögzíteni, illetve munkapozícióban rögzíteni!
Általános leírás:
A HTO-PC 060 lineáris egység fogasszíj hajtású kivitel. A lineáris egységben található fogasszíj HTD-5M típusú, mely fogfelületén enyhén zajcsökkentő bevonat található. Amennyiben fontos a minimális zaj, akkor a lentebb található kiválasztóban pipálja be ezt a lehetőséget. Ebben az esetben speciális kivitelű megvezetőt és fogasszíjat használunk. Ezzel a kivitellel kb 30-40%-kal csendesebb lineáris egység érhető el.
A HTO-PC sorozatot nem javasoljuk nagyon szennyezett körülmények között használni. Amennyiben poros vagy egyéb anyagokkal szennyezett a környezet, kérjük a HTC-PC kivitelt válassza.
Amennyiben kültéri alkalmazásra vásárolná meg a terméket, kérem konzultáljon velünk, ugyanis a lineáris megvezetés és a fogasszíjtárcsa nem rozsdamentes acélból készültek!
A lineáris egység kiegészítői:
Az alábbi ábrán szeretnénk szemlélteni, hogy cégünk kompletten tudja szállítani az összes kiegészítőt, meghajtást, vezérlést a lineáris egységhez. A lenti fotón az általunk javasolt szervohajtómű + szervomotor kombináció található. Ez az összeállítás szavatolja az üzembiztos megoldást, melynél természetesen el lehet térni az ajánlott márkáktól. Cégünk Simtach szervomotort + meghajtót és Kofon Motion bolygóhajtóművet kínál. A konfiguráció alap tartozéka a szervo meghajtó, mely Modbus vagy EtherCAT kommunikációra képes. A szervomotor elérhető fékes kivitelben is.
A fenti konfiguráció alkatrészei lehetnek. Az alábbi egy példa lehetőség, mely segít Önnek összeállítani a saját szettjét. A termékek nevére belinkeltük a weboldalunkon található információkat. A lentiek mellett akár saját szervomotorjával, vagy az általunk kínált léptető motorral ie meghajtható a lineáris egység. Erről tájékozódjon a konfugurátorunkban!:
- Lineáris egység: HTO-PC 060 típus
- Szervo hajtómű csatlakozó keret
- Szervo hajtómű: KPX065
- Szervomotor csatlakozó keret: Simtach 400W-os motorhoz
- Szervomotor: 400W
A fenti lineáris egység konfigurációhoz kínálunk még univerzális kiegészítőket, úgymint rögzítő körmök, végállás és home szenzorok egy szettben. A szenzorok beszállítója a Panasonic.
Videók
Katalógusok, technikai információk
Gyártói információ
A LIMON AUTO TECH CO. LTD egy csúcstechnológiás gyártó, amely automatizált könnyű és közepes teljesítményű lineáris mozgásrendszerekre specializálódott, és jelenleg gyors fejlődésen megy keresztül mind a kapacitás, mind a képességek terén. Kiváló ügyfélmegoldásokat kínálnak mind a tényleges végfelhasználói keresletre összpontosítva, mind pedig a szorgalom, következetesség, reakciókészség, megbízhatóság és a részletekre való odafigyelés erős alapjára építve, ami miatt a LIMON termékeket széles körben értékesítik Európában, Ázsiában és Dél-Amerikában.
Az egyik fő termék – a világszerte jó hírnévvel és visszajelzéssel rendelkező lineáris egységek, amely széleskörű felhasználási területtel rendelkezik, általában a következő iparágakban:
- LCD panel ipar
- Lítium akkumulátor ipar
- Fotovoltaikus ipar
- Autóipar
- Felderítési ipar
- Orvosi ipar
A fentiek alapján a Power Belt Kft magabiztosan gyártja, szereli a lineáris egységeket a gyáli és budapesti telephelyein. A magyarországi gyártás nagy rugalmasságot, rövid határidőt és azonnali reagálást biztosít vevőink részére. Több fejlesztés kimondottan a pertnereink visszajelzése alapján történt meg, mely a helyi viszonylatoknak megfelelően olyan versenyelőnyt biztosít a Limon lineáris egységeknek, melyek megkerülhetetlen beszállítóvá tesz bennünket a lineáris egységek területén. Cégünk nagy hangsúlyt fektet a minőségre, végellenőrzésre és a utólagos támogatásra.
