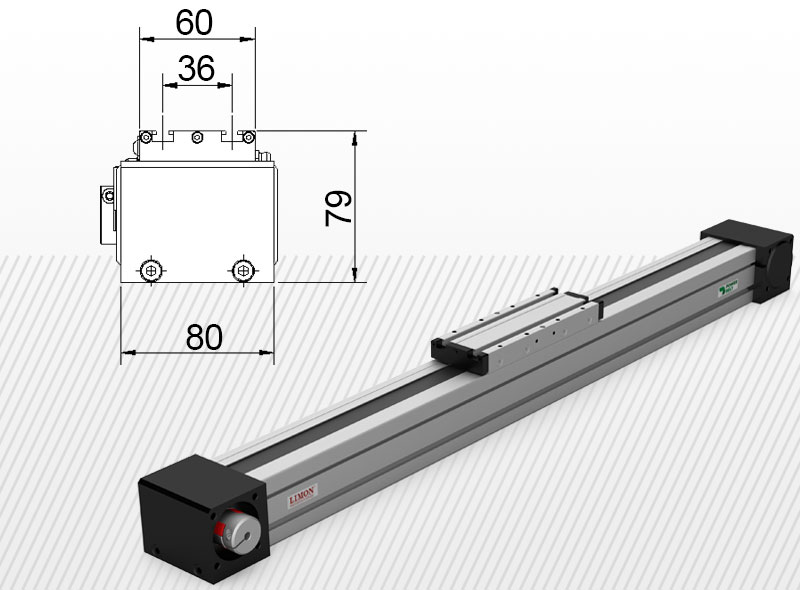

ITO 060 EBD kivitel max terhelés 30kg* Lökethossz: 100-4000mm

Általános információk

Max sebesség: 5 m/s
Ajánlott szervomotor: 400W
Ajánlott szervo hajtómű egyenes hajtáshoz: KPX065/PEE70
Ajánlott szervo hajtómű 90° szöghajtáshoz: SVX065
Működési hőmérséklet: 0 °C- +40 °C
Páratartalom: 35-90% RH
Ajánlott kenőanyag: OKS 416 (5000km vagy 300 munkaóránként)

Fy max= 2457N*
Fz max= 3375N*
Fx max= 720N*
Mx max= 22Nm*
My max= 78Nm*
Mz max= 78Nm*

 * -tájékoztató adatok. A tényleges terhelhetőséget, kérjük ellenőrizze a konfigurátorunk segítségével. A konfigurátort itt érheti el: KONFIGURÁTOR



EBD hajtás az alacsonyabb zajhatás és a csökkentett vibráció érdekében.
Jobb visszaállási pontosság: +-0,02mm

Bővebb információért kattintson bal oldalon a Részletes leírás gombra.

Részletes leírás

Standard és EBD hajtás összehasonlítása

EBD hajtás az alacsonyabb zajhatás és a csökkentett vibráció érdekében

Vevői igényre cégünk saját fejlesztéseként olyan szíjhajtással ellátott egységeket gyárt, ahol a zajhatást kb. 10 decibellel tudtuk csökkenteni, így az emberi fül számára sokkal kellemesebb a futás zaja. Ezen felül minimálisra csökkentettük a nemkívánatos szíjrezgéseket. Az EBD hajtás további előnye, hogy míg a standard szíjhajtással a visszaállási pontosság +-0,05mm, addig ezzel a megoldással növelni tudtuk a pontosságot, mely +-0,02mm.

FONTOS:
Csak a zöld nyilakkal megjelölt helyeken, azaz az alumínium profilnál szabad a lineáris egységet szállításkor alátámasztani és rögzíteni, illetve munkapozícióban rögzíteni!



A lineáris egység kiegészítői:
Az alábbi ábrán szeretnénk szemlélteni, hogy cégünk kompletten tudja szállítani az összes kiegészítőt, meghajtást, vezérlést a lineáris egységhez. A lenti fotón az általunk javasolt szervohajtómű + szervomotor kombináció található. Ez az összeállítás szavatolja az üzembiztos megoldást, melynél természetesen el lehet térni az ajánlott márkáktól. Cégünk Simtach szervomotort + meghajtót és Kofon Motion bolygóhajtóművet kínál. A konfiguráció alap tartozéka a szervo meghajtó, mely Modbus vagy EtherCAT kommunikációra képes. A szervomotor elérhető fékes kivitelben is.



A fenti konfiguráció alkatrészei lehetnek. Az alábbi egy példa lehetőség, mely segít Önnek összeállítani a saját szettjét. A termékek nevére belinkeltük a weboldalunkon található információkat. A lentiek mellett akár saját szervomotorjával, vagy az általunk kínált léptető motorral ie meghajtható a lineáris egység. Erről tájékozódjon a konfugurátorunkban!:

- Lineáris egység: ITO 060-EBD típus
- Szervo hajtómű csatlakozó keret
- Szervo hajtómű: KPX065
- Szervomotor csatlakozó keret: Simtach 400W-os motorhoz
- Szervomotor: 400W

A fenti lineáris egység konfigurációhoz kínálunk még univerzális kiegészítőket, úgymint rögzítő körmök, végállás és home szenzorok egy szettben. A szenzorok beszállítója a Panasonic.

Videók

Katalógusok, technikai információk

Gyártói információ

A LIMON AUTO TECH CO. LTD egy csúcstechnológiás gyártó, amely automatizált könnyű és közepes teljesítményű lineáris mozgásrendszerekre specializálódott, és jelenleg gyors fejlődésen megy keresztül mind a kapacitás, mind a képességek terén. Kiváló ügyfélmegoldásokat kínálnak mind a tényleges végfelhasználói keresletre összpontosítva, mind pedig a szorgalom, következetesség, reakciókészség, megbízhatóság és a részletekre való odafigyelés erős alapjára építve, ami miatt a LIMON termékeket széles körben értékesítik Európában, Ázsiában és Dél-Amerikában.
Az egyik fő termék – a világszerte jó hírnévvel és visszajelzéssel rendelkező lineáris egységek, amely széleskörű felhasználási területtel rendelkezik, általában a következő iparágakban:

- LCD panel ipar
- Lítium akkumulátor ipar
- Fotovoltaikus ipar
- Autóipar
- Felderítési ipar
- Orvosi ipar

A fentiek alapján a Power Belt Kft magabiztosan gyártja, szereli a lineáris egységeket a gyáli és budapesti telephelyein. A magyarországi gyártás nagy rugalmasságot, rövid határidőt és azonnali reagálást biztosít vevőink részére. Több fejlesztés kimondottan a pertnereink visszajelzése alapján történt meg, mely a helyi viszonylatoknak megfelelően olyan versenyelőnyt biztosít a Limon lineáris egységeknek, melyek megkerülhetetlen beszállítóvá tesz bennünket a lineáris egységek területén. Cégünk nagy hangsúlyt fektet a minőségre, végellenőrzésre és a utólagos támogatásra.

Az alábbi videó segítségével szeretnénk bemutatni partnerünket a LIMON AUTO TECH CO. LTD-t:
