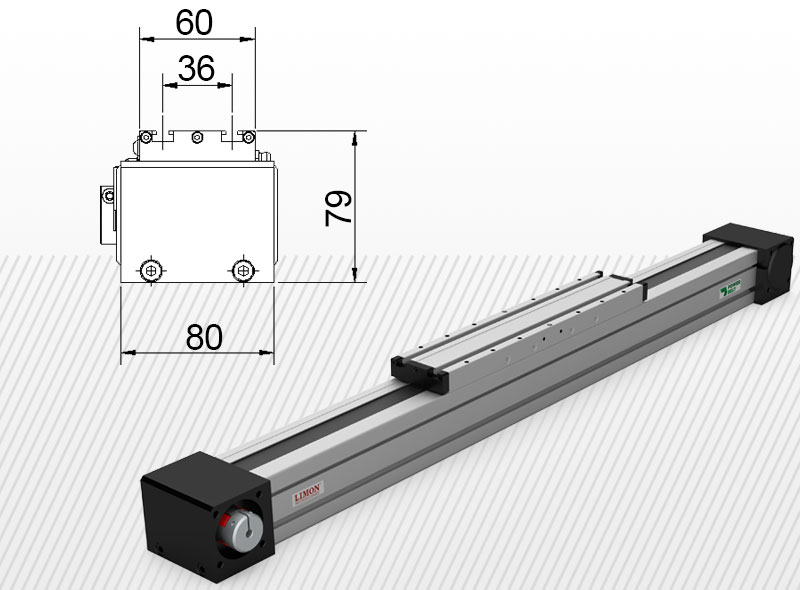

ITO 060L-EBD hosszú kocsi max terhelés 45kg* Lökethossz: 100-4000mm

Általános információk

Max sebesség: 5 m/s
A főkocsi egy tengely fordulatra megtett útja: 130mm
Visszaállási pontosság: ±0,02mm
Működési hőmérséklet: 0 °C- +40 °C
Páratartalom: 35-90% RH
IP védettség: IP53

Fy max= 5235N*
Fz max= 5335N*
Fx max= 1012N*
Mx max= 40Nm*
My max= 231Nm*
Mz max= 231Nm*

 * -tájékoztató adatok. A tényleges terhelhetőséget, kérjük ellenőrizze a konfigurátorunk segítségével. A konfigurátort itt érheti el: KONFIGURÁTOR



EBD hajtás az alacsonyabb zajhatás és a csökkentett vibráció érdekében.
Jobb visszaállási pontosság: +-0,02mm

Bővebb információért kattintson bal oldalon a Részletes leírás gombra.

Egyéb megnevezések: lineáris egység, ITO 060L, ITO60L, Limon lineáris egység, szervo tengely, lineáris aktuátor, zaj és rezgéscsillapított aktuátor, zaj és rezgéscsillapított tengely, elektromos szán, zaj és rezgéscsillapított szán, zaj és rezgéscsillapított tengelyegység

Részletes leírás

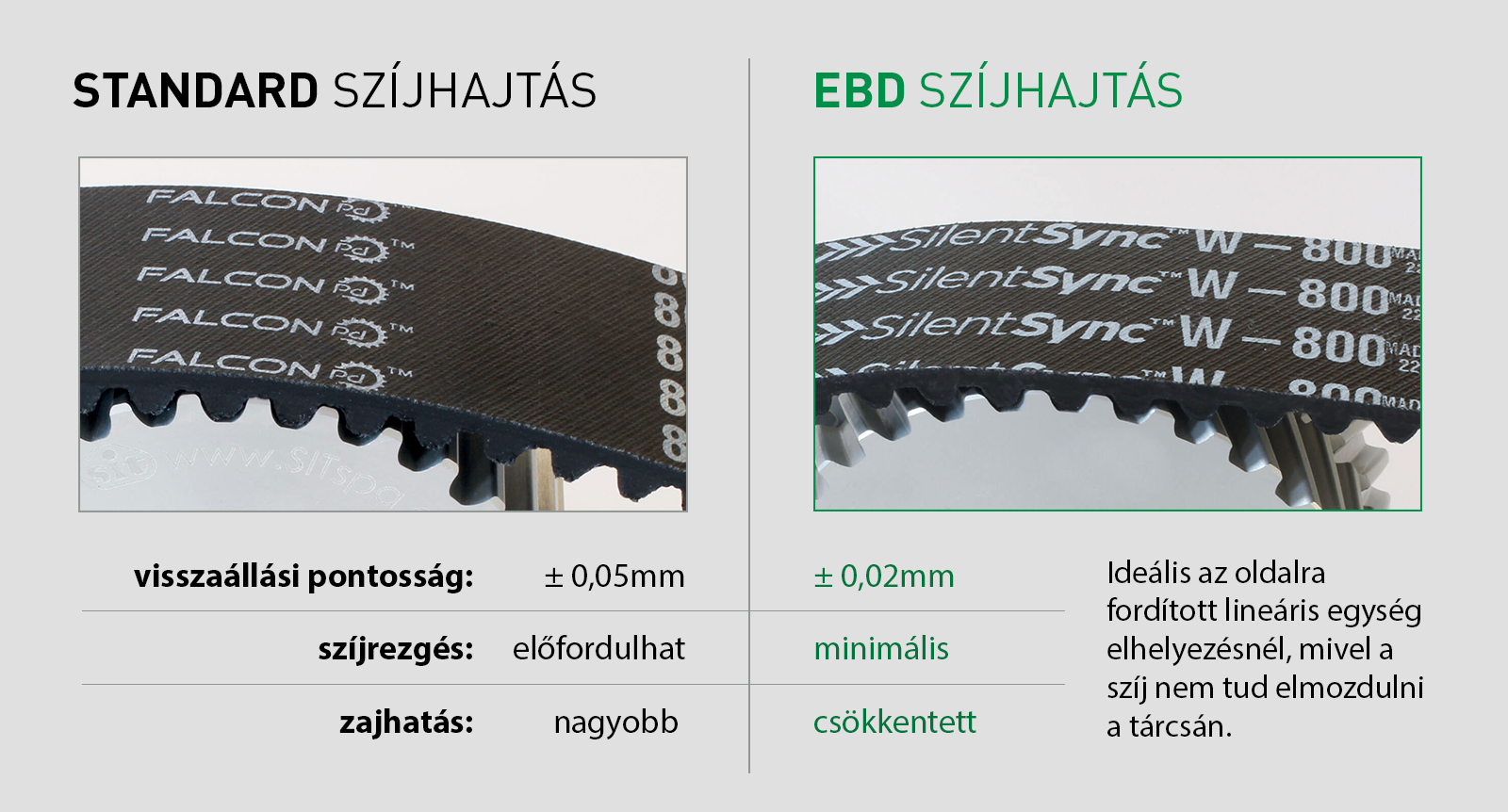

Standard és EBD hajtás összehasonlítása

EBD hajtás az alacsonyabb zajhatás és a csökkentett vibráció érdekében

Vevői igényre cégünk saját fejlesztéseként olyan szíjhajtással ellátott egységeket gyárt, ahol a zajhatást kb. 10 decibellel tudtuk csökkenteni, így az emberi fül számára sokkal kellemesebb a futás zaja. Ezen felül minimálisra csökkentettük a nemkívánatos szíjrezgéseket. Az EBD hajtás további előnye, hogy míg a standard szíjhajtással a visszaállási pontosság +-0,05mm, addig ezzel a megoldással növelni tudtuk a pontosságot, mely +-0,02mm.

FONTOS:
Csak a zöld nyilakkal megjelölt helyeken, azaz az alumínium profilnál szabad a lineáris egységet szállításkor alátámasztani és rögzíteni, illetve munkapozícióban rögzíteni!



A lineáris egység kiegészítői:

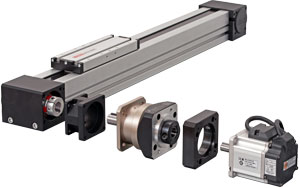

Az alábbi ábrán szeretnénk szemlélteni, hogy cégünk kompletten tudja szállítani az összes kiegészítőt, meghajtást, vezérlést a lineáris egységhez. A lenti fotón az általunk javasolt szervohajtómű + szervomotor kombináció található. Ez az összeállítás szavatolja az üzembiztos megoldást, melynél természetesen el lehet térni az ajánlott márkáktól. Cégünk Simtach szervomotort + meghajtót és Kofon Motion bolygóhajtóművet kínál. A konfiguráció alap tartozéka a szervo meghajtó, mely Modbus vagy EtherCAT kommunikációra képes. A szervomotor elérhető fékes kivitelben is.



A fenti konfiguráció alkatrészei lehetnek. Az alábbi egy példa lehetőség, mely segít Önnek összeállítani a saját szettjét. A termékek nevére belinkeltük a weboldalunkon található információkat. A lentiek mellett akár saját szervomotorjával, vagy az általunk kínált léptető motorral ie meghajtható a lineáris egység. Erről tájékozódjon a konfugurátorunkban!:

- Lineáris egység: ITO 060-EBD típus
- Szervo hajtómű csatlakozó keret
- Szervo hajtómű: KPX065
- Szervomotor csatlakozó keret: Simtach 400W-os motorhoz
- Szervomotor: 400W

A fenti lineáris egység konfigurációhoz kínálunk még univerzális kiegészítőket, úgymint rögzítő körmök, végállás és home szenzorok egy szettben. A szenzorok beszállítója a Panasonic.

Videók

Katalógusok, technikai információk

Gyártói információ

A LIMON AUTO TECH CO. LTD egy csúcstechnológiás gyártó, amely automatizált könnyű és közepes teljesítményű lineáris mozgásrendszerekre specializálódott, és jelenleg gyors fejlődésen megy keresztül mind a kapacitás, mind a képességek terén. Kiváló ügyfélmegoldásokat kínálnak mind a tényleges végfelhasználói keresletre összpontosítva, mind pedig a szorgalom, következetesség, reakciókészség, megbízhatóság és a részletekre való odafigyelés erős alapjára építve, ami miatt a LIMON termékeket széles körben értékesítik Európában, Ázsiában és Dél-Amerikában.
Az egyik fő termék – a világszerte jó hírnévvel és visszajelzéssel rendelkező lineáris egységek, amely széleskörű felhasználási területtel rendelkezik, általában a következő iparágakban:

- LCD panel ipar
- Lítium akkumulátor ipar
- Fotovoltaikus ipar
- Autóipar
- Felderítési ipar
- Orvosi ipar

A fentiek alapján a Power Belt Kft magabiztosan gyártja, szereli a lineáris egységeket a gyáli és budapesti telephelyein. A magyarországi gyártás nagy rugalmasságot, rövid határidőt és azonnali reagálást biztosít vevőink részére. Több fejlesztés kimondottan a pertnereink visszajelzése alapján történt meg, mely a helyi viszonylatoknak megfelelően olyan versenyelőnyt biztosít a Limon lineáris egységeknek, melyek megkerülhetetlen beszállítóvá tesz bennünket a lineáris egységek területén. Cégünk nagy hangsúlyt fektet a minőségre, végellenőrzésre és a utólagos támogatásra.

Az alábbi videó segítségével szeretnénk bemutatni partnerünket a LIMON AUTO TECH CO. LTD-t:
