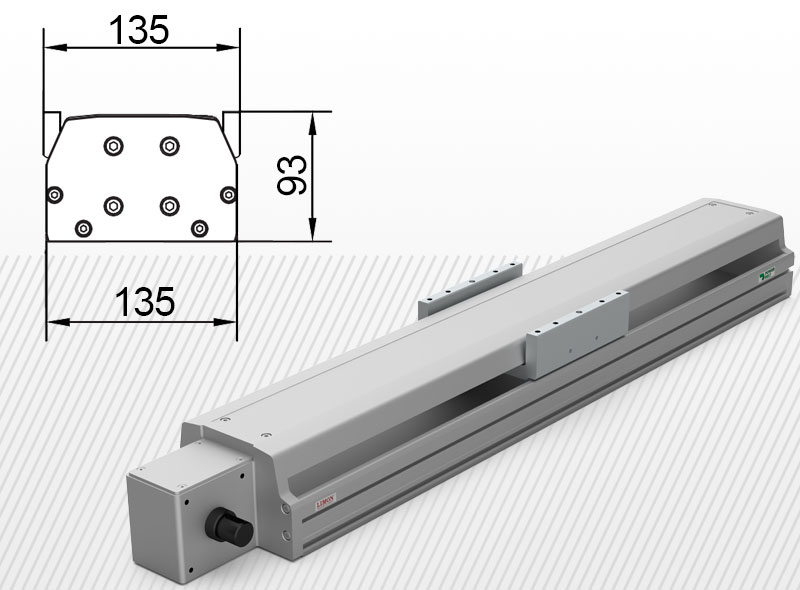

Limon YTO 135 típusú lineáris egység terhelhetőség 40kg* lökethossz: 100-3200mm

Általános információk

Max sebesség: 3 m/s
A főkocsi egy tengely fordulatra megtett útja: 110mm
Visszaállási pontosság:

±0,05mm

Működési hőmérséklet: 0 °C- +40 °C
Páratartalom: 35-90% RH
IP védettség: IP53

Fy max= 5370N*
Fz max= 5370N*
Fx max= 2120N*
Mx max= 142Nm*
My max= 104Nm*
Mz max= 346Nm*

 * -tájékoztató adatok. A tényleges terhelhetőséget, kérjük ellenőrizze a konfigurátorunk segítségével. A konfigurátort itt érheti el: KONFIGURÁTOR

Egyéb megnevezések: lineáris egység, YTO 135, YTO135, Limon lineáris egység, szervo tengely, lineáris aktuátor, szíjas aktuátor, fogasszíjas tengely, elektromos szán, bordásszíjas szán

Részletes leírás

Felület előkészítés:
A lineáris egységet megfelelően előkészített, zsírtalanított, szennymentesített felületre lehet csak elhelyezni, melynek a síklapúság tűrése 0,2mm/m-en belül kell lennie.

Általános leírás:
Az YTO 135 lineár modul fogasszíj hajtású kivitel. A lineár modulban található fogasszíj HTD-5M típusú, mely fogfelületén enyhén zajcsökkentő bevonat található. Az YTO szervo tengely elsősorban olyan terhelésre ajánljuk ahol a teher középpontja nem a szervo tengely kocsijának középpontjában található. Az YTO szervo tengely konzolos terhelések linear modulja.

Az YTO sorozatot nem javasoljuk nagyon szennyezett körülmények között használni. Amennyiben poros vagy egyéb anyagokkal szennyezett a környezet, kérjük az YTC kivitelt válassza. Az YTC sorozat alapból túlnyomás szeleppel van ellátva, mely biztosítja, hogy ne juthasson szennyeződés a lineáris egység belsejébe.

Amennyiben kültéri alkalmazásra vásárolná meg a terméket, kérem konzultáljon velünk, ugyanis a lineáris megvezetés és a fogasszíjtárcsa nem rozsdamentes acélból készültek!

A lineáris egység kiegészítői:
Az alábbi ábrán szeretnénk szemlélteni, hogy cégünk kompletten tudja szállítani az összes kiegészítőt, meghajtást, vezérlést a lineáris egységhez. A lenti fotón az általunk javasolt szervohajtómű + szervomotor kombináció található. Ez az összeállítás szavatolja az üzembiztos megoldást, melynél természetesen el lehet térni az ajánlott márkáktól. Cégünk Panasonic szervomotort + meghajtót és Sesame bolygóhajtóművet kínál. A konfiguráció alap tartozéka a szervo meghajtó, mely STEP-DIR vagy EtherCAT kommunikációra képes. A szervomotor elérhető fékes kivitelben is.



A fenti konfiguráció alkatrészei lehetnek. Az alábbi egy példa lehetőség, mely segít Önnek összeállítani a saját szettjét. A termékek nevére belinkeltük a weboldalunkon található információkat. A lentiek mellett akár saját szervomotorjával, vagy az általunk kínált léptető motorral ie meghajtható a lineáris egység. Erről tájékozódjon a konfugurátorunkban!:

- Lineáris egység: YTO 135 típus
- Szervo hajtómű csatlakozó keret
- Szervo hajtómű: PEE70
- Szervomotor csatlakozó keret: Panasonic MSMD042J1S motorhoz
- Szervomotor:
                      Liqi típus STEP-DIR kommunikációval
                      Minas A6 EtherCAT kommunikációval

A fenti lineáris egység konfigurációhoz kínálunk még univerzális kiegészítőket, úgymint rögzítő körmök, végállás és home szenzorok egy szettben. A szenzorok beszállítója szintén a Panasonic.

Videók

Katalógusok, technikai információk

Gyártói információ

A LIMON AUTO TECH CO. LTD egy csúcstechnológiás gyártó, amely automatizált könnyű és közepes teljesítményű lineáris mozgásrendszerekre specializálódott, és jelenleg gyors fejlődésen megy keresztül mind a kapacitás, mind a képességek terén. Kiváló ügyfélmegoldásokat kínálnak mind a tényleges végfelhasználói keresletre összpontosítva, mind pedig a szorgalom, következetesség, reakciókészség, megbízhatóság és a részletekre való odafigyelés erős alapjára építve, ami miatt a LIMON termékeket széles körben értékesítik Európában, Ázsiában és Dél-Amerikában.
Az egyik fő termék – a világszerte jó hírnévvel és visszajelzéssel rendelkező lineáris egységek, amely széleskörű felhasználási területtel rendelkezik, általában a következő iparágakban:

- LCD panel ipar
- Lítium akkumulátor ipar
- Fotovoltaikus ipar
- Autóipar
- Felderítési ipar
- Orvosi ipar

A fentiek alapján a Power Belt Kft magabiztosan gyártja, szereli a lineáris egységeket a gyáli és budapesti telephelyein. A magyarországi gyártás nagy rugalmasságot, rövid határidőt és azonnali reagálást biztosít vevőink részére. Több fejlesztés kimondottan a pertnereink visszajelzése alapján történt meg, mely a helyi viszonylatoknak megfelelően olyan versenyelőnyt biztosít a Limon lineáris egységeknek, melyek megkerülhetetlen beszállítóvá tesz bennünket a lineáris egységek területén. Cégünk nagy hangsúlyt fektet a minőségre, végellenőrzésre és a utólagos támogatásra.

Az alábbi videó segítségével szeretnénk bemutatni partnerünket a LIMON AUTO TECH CO. LTD-t:
