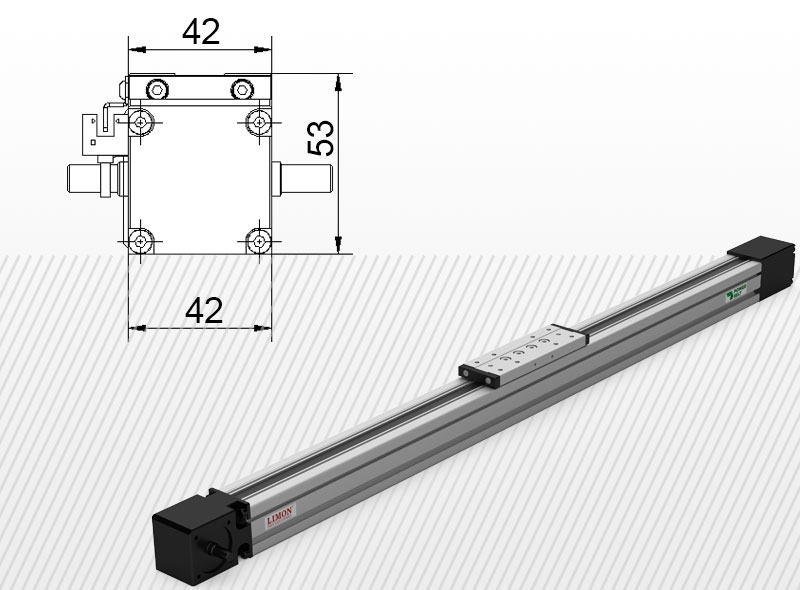

Limon ITO 040 típusú lineáris egység terhelhetőség 10kg* lökethossz: 100-1500mm

Általános információk

Max sebesség: 3 m/s
A főkocsi egy tengely fordulatra megtett útja: 99mm
Visszaállási pontosság: ±0,05mm
Működési hőmérséklet: 0 °C- +40 °C
Páratartalom: 35-90% RH
IP védettség: IP53

Fy max= 993N*
Fz max= 993N*
Fx max= 250N*
Mx max= 6Nm*
My max= 20Nm*
Mz max= 20Nm*

 * -tájékoztató adatok. A tényleges terhelhetőséget, kérjük ellenőrizze a konfigurátorunk segítségével. A konfigurátort itt érheti el: KONFIGURÁTOR



Egyéb megnevezések: lineáris egység, ITO 040, ITO40, Limon lineáris egység, szervo tengely, lineáris aktuátor, szíjas aktuátor, fogasszíjas tengely, elektromos szán, bordásszíjas szán

Részletes leírás

FONTOS:
Ezen lineáris egység típut csak a zöld nyilakkal megjelölt helyeken, azaz az alumínium profilnál szabad szállításkor alátámasztani és rögzíteni, illetve munkapozícióban rögzíteni!

Felület előkészítés:
A szánegység megfelelő működésének feltétele a megfelelően előkészített, zsírtalanított, szennymentesített felület, melynek a síklapúság tűrése 0,2mm/m-en belül kell lennie.

Általános leírás:
Az ITO 040 lineáris egység fogasszíj hajtású kivitel, mely a legkisebb méretű típus a kínálatunkban. A lineár modulban található fogasszíj HTD-3M típusú, mely fogfelületén enyhén zajcsökkentő bevonat található.

Az ITO sorozatot nem javasoljuk nagyon szennyezett körülmények között használni, viszont ebben a szánegység méretben nem tudunk zárt kivitelt gyártani. Amennyiben poros vagy egyéb anyagokkal szennyezett a környezet, kérjük az ITC vagy YTC kivitelt válassza nagyobb méretekkel.

Amennyiben kültéri alkalmazásra vásárolná meg a terméket, kérem konzultáljon velünk, ugyanis a lineáris megvezetés és a fogasszíjtárcsa nem rozsdamentes acélból készültek!

A lineáris egység kiegészítői:

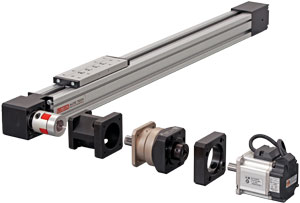

Az alábbi ábrán szeretnénk szemlélteni, hogy cégünk az ITO 040 lineáris egység típust kompletten tudja szállítani az összes kiegészítőivel, meghajtással, vezérléssel. A lenti fotón az általunk javasolt szervohajtómű + szervomotor kombináció található. Ez az összeállítás szavatolja az üzembiztos megoldást, melynél természetesen el lehet térni az ajánlott márkáktól. Cégünk Rtelligent szervomotort + meghajtót és kiváló minőségű Kofon márkájú bolygóhajtóművet kínál. A konfiguráció alap tartozéka a szervo meghajtó, mely STEP-DIR vagy EtherCAT kommunikációra képes. A szervomotor elérhető fékes kivitelben is.



A fenti szánegység konfiguráció alkatrészei lehetnek. Az alábbi egy példa lehetőség, mely segít Önnek összeállítani a saját szettjét. A termékek nevére belinkeltük a weboldalunkon található információkat. A lentiek mellett akár saját szervomotorjával, vagy az általunk kínált léptető motorral ie meghajtható a lineáris egység. Erről tájékozódjon a konfugurátorunkban!:

- Lineáris egység: ITO 040 típus
- Szervo hajtómű csatlakozó keret
- Szervo hajtómű: PEE50
- Szervomotor csatlakozó keret: Rtelligent RSMA-M04J0330A motorhoz
- Szervomotor 100W:
                      Szervomotor RSMA-M04J0330A


A fenti lineáris egység konfigurációhoz kínálunk még univerzális kiegészítőket, úgymint rögzítő körmök, végállás és home szenzorok egy szettben. A szenzorok beszállítója szintén az F&C Sensing.



Videók

Katalógusok, technikai információk

Gyártói információ

A Limon Autotech Co. Ltd egy csúcstechnológiás gyártó, amely automatizált könnyű és közepes teljesítményű lineáris mozgásrendszerekre specializálódott, és jelenleg gyors fejlődésen megy keresztül mind a kapacitás, mind a képességek terén. Kiváló ügyfélmegoldásokat kínálnak mind a tényleges végfelhasználói keresletre összpontosítva, mind pedig a szorgalom, következetesség, reakciókészség, megbízhatóság és a részletekre való odafigyelés erős alapjára építve, ami miatt a LIMON termékeket széles körben értékesítik Európában, Ázsiában és Dél-Amerikában.
Az egyik fő termék – a világszerte jó hírnévvel és visszajelzéssel rendelkező lineáris egységek, amely széleskörű felhasználási területtel rendelkezik, általában a következő iparágakban:

- LCD panel ipar
- Lítium akkumulátor ipar
- Fotovoltaikus ipar
- Autóipar
- Felderítési ipar
- Orvosi ipar

A fentiek alapján a Power Belt Kft, mint a Limon Autotech Co. Ltd középeurópai gyártóbázisa magabiztosan gyártja, szereli a lineáris egységeket a gyáli telephelyén. A magyarországi gyártás nagy rugalmasságot, rövid határidőt és azonnali reagálást biztosít vevőink részére. Több fejlesztés kimondottan a pertnereink visszajelzése alapján történt meg, mely a helyi viszonlyatoknak megfelelően olyan versenyelőnyt biztosít a Limon lineáris egységeknek, melyek megkerülhetetlen beszállítóvá tesz bennünket a lineáris egységek területén. Cégünk nagy hangsúlyt fektet a minőségre, végellenőrzésre és a utólagos támogatásra.

Cégünk és a magyarországi gyártás előnyei:

- gyorsak vagyunk és akár 24 órán belüli alkatrészellátást biztosítunk
- a tervezés kezdeti szakaszában is a segítségére leszünk
- online tervező szoftvert biztosítunk, mellyel könnyedén megtervezheti saját lineáris egységét
- 3D modelleket és magyar nyelven termékinformációk is biztosítunk
- felújítást is vállalunk rövid határidővel

Az alábbi videó segítségével szeretnénk bemutatni partnerünket a LIMON AUTO TECH CO. LTD-t:
