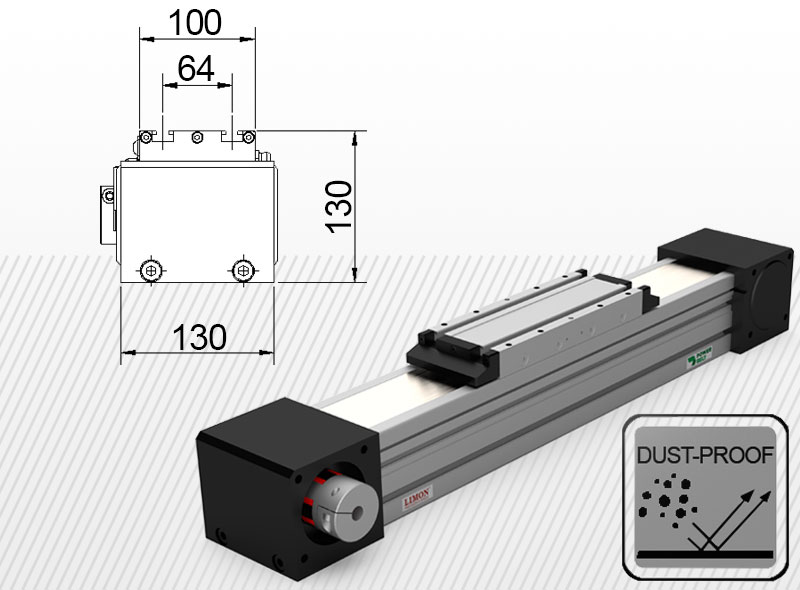

Limon ITC 100 típusú lineáris egység terhelhetőség 80kg* lökethossz: 100-4000mm

Általános információk

Max sebesség: 5 m/s
A főkocsi egy tengely fordulatra megtett útja: 224mm
Visszaállási pontosság:

±0,05mm

Működési hőmérséklet: 0 °C- +40 °C
Páratartalom: 35-90% RH
IP védettség: IP53

Fy max= 4375N*
Fz max= 7860N*
Fx max= 8580N*
Mx max= 115Nm*
My max= 310Nm*
Mz max= 310Nm*

 * -tájékoztató adatok. A tényleges terhelhetőséget, kérjük ellenőrizze a konfigurátorunk segítségével. A konfigurátort itt érheti el: KONFIGURÁTOR

Egyéb megnevezések: lineáris egység, ITC 100, ITC100, Limon lineáris egység, szervo tengely, lineáris aktuátor, szíjas aktuátor, fogasszíjas tengely, elektromos szán, bordásszíjas szán

Részletes leírás

FONTOS:
Csak a zöld nyilakkal megjelölt helyeken, azaz az alumínium profilnál szabad a lineáris egységet szállításkor alátámasztani és rögzíteni, illetve munkapozícióban rögzíteni!

Felület előkészítés:
A lineáris egységet megfelelően előkészített, zsírtalanított, szennymentesített felületre lehet csak elhelyezni, melynek a síklapúság tűrése 0,2mm/m-en belül kell lennie.

Felület előkészítés:
A lineáris egységet megfelelően előkészített, zsírtalanított, szennymentesített felületre lehet csak elhelyezni, melynek a síklapúság tűrése 0,2mm/m-en belül kell lennie.

Általános leírás:
Az ITC 100 lineáris gerenda fogasszíj hajtású és szennyvédett kivitel a legnagyobb méretű az egyvezetékes rendszerben. A lineáris gerendában található fogasszíj HTD-8M típusú, mely fogfelületén enyhén zajcsökkentő bevonat található. Amennyiben fontos a minimális zaj, akkor a lentebb található kiválasztóban pipálja be ezt a lehetőséget. Ebben az esetben speciális kivitelű megvezetőt és fogasszíjat használunk. Ezzel a kivitellel kb 30-40%-kal csendesebb lineáris egység érhető el.

Amennyiben lényges szennyeződés érné a lineáris egységet, kérjük válassza inkább az YTC sorozatot, amennyiben azok elviselik a terhelést. Az YTC sorozat alapból túlnyomás szeleppel van ellátva, mely biztosítja, hogy ne juthasson szennyeződés a lineáris egység belsejébe.

Amennyiben kültéri alkalmazásra vásárolná meg a terméket, kérem konzultáljon velünk, ugyanis a lineáris megvezetés és a fogasszíjtárcsa nem rozsdamentes acélból készültek!

A lineáris egység kiegészítői:
Az alábbi ábrán szeretnénk szemlélteni, hogy cégünk kompletten tudja szállítani az összes kiegészítőt, meghajtást, vezérlést a lineáris egységhez. A lenti fotón az általunk javasolt szervohajtómű + szervomotor kombináció található. Ez az összeállítás szavatolja az üzembiztos megoldást, melynél természetesen el lehet térni az ajánlott márkáktól. Cégünk Panasonic szervomotort + meghajtót és Sesame bolygóhajtóművet kínál. A konfiguráció alap tartozéka a szervo meghajtó, mely STEP-DIR vagy EtherCAT kommunikációra képes. A szervomotor elérhető fékes kivitelben is.



A fenti konfiguráció alkatrészei lehetnek. Az alábbi egy példa lehetőség, mely segít Önnek összeállítani a saját szettjét. A termékek nevére belinkeltük a weboldalunkon található információkat. A lentiek mellett akár saját szervomotorjával, vagy az általunk kínált léptető motorral ie meghajtható a lineáris egység. Erről tájékozódjon a konfugurátorunkban!:

- Lineáris egység: ITC 100 típus
- Szervo hajtómű csatlakozó keret
- Szervo hajtómű: PEE90
- Szervomotor csatlakozó keret: Panasonic MSMD102J1S motorhoz
- Szervomotor:
                      Liqi típus STEP-DIR kommunikációval
                      Minas A6 EtherCAT kommunikációval

A fenti lineáris egység konfigurációhoz kínálunk még univerzális kiegészítőket, úgymint rögzítő körmök, végállás és home szenzorok egy szettben. A szenzorok beszállítója szintén a Panasonic.



Videók

Katalógusok, technikai információk

Gyártói információ

A Limon Autotech Co. Ltd egy csúcstechnológiás gyártó, amely automatizált könnyű és közepes teljesítményű lineáris mozgásrendszerekre specializálódott, és jelenleg gyors fejlődésen megy keresztül mind a kapacitás, mind a képességek terén. Kiváló ügyfélmegoldásokat kínálnak mind a tényleges végfelhasználói keresletre összpontosítva, mind pedig a szorgalom, következetesség, reakciókészség, megbízhatóság és a részletekre való odafigyelés erős alapjára építve, ami miatt a LIMON termékeket széles körben értékesítik Európában, Ázsiában és Dél-Amerikában.
Az egyik fő termék – a világszerte jó hírnévvel és visszajelzéssel rendelkező lineáris egységek, amely széleskörű felhasználási területtel rendelkezik, általában a következő iparágakban:

- LCD panel ipar
- Lítium akkumulátor ipar
- Fotovoltaikus ipar
- Autóipar
- Felderítési ipar
- Orvosi ipar

A fentiek alapján a Power Belt Kft, mint a Limon Autotech Co. Ltd középeurópai gyártóbázisa magabiztosan gyártja, szereli a lineáris egységeket a gyáli telephelyén. A magyarországi gyártás nagy rugalmasságot, rövid határidőt és azonnali reagálást biztosít vevőink részére. Több fejlesztés kimondottan a pertnereink visszajelzése alapján történt meg, mely a helyi viszonlyatoknak megfelelően olyan versenyelőnyt biztosít a Limon lineáris egységeknek, melyek megkerülhetetlen beszállítóvá tesz bennünket a lineáris egységek területén. Cégünk nagy hangsúlyt fektet a minőségre, végellenőrzésre és a utólagos támogatásra.

Cégünk és a magyarországi gyártás előnyei:

- gyorsak vagyunk és akár 24 órán belüli alkatrészellátást biztosítunk
- a tervezés kezdeti szakaszában is a segítségére leszünk
- online tervező szoftvert biztosítunk, mellyel könnyedén megtervezheti saját lineáris egységét
- 3D modelleket és magyar nyelven termékinformációk is biztosítunk
- felújítást is vállalunk rövid határidővel

Az alábbi videó segítségével szeretnénk bemutatni partnerünket a LIMON AUTO TECH CO. LTD-t:
