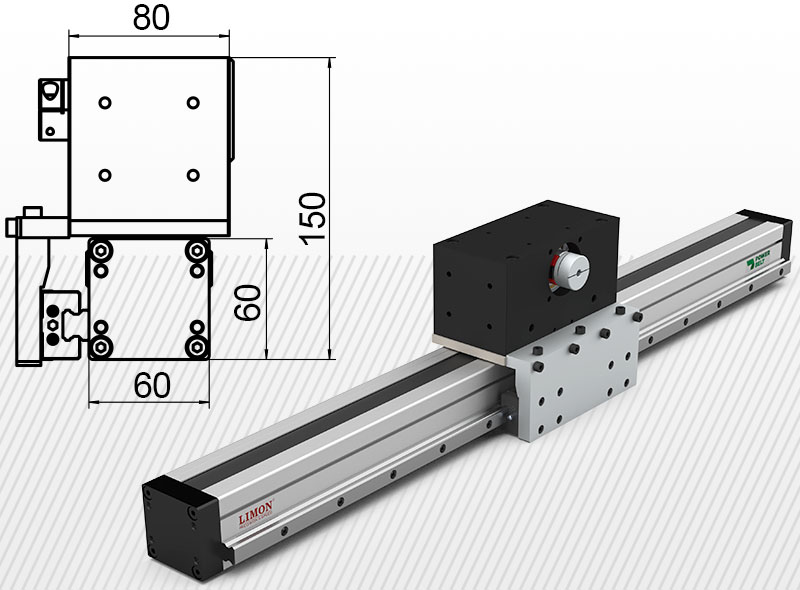

Limon HTZ 60 típusú szánegység Z tengelyhez terhelhetőség 10kg* lökethossz: 100-1200mm

Általános információk

Max sebesség: 1,5 m/s
A főkocsi egy tengely fordulatra megtett útja: 130mm
Visszaállási pontosság: ±0,05mm
Működési hőmérséklet: 0 °C- +40 °C
Páratartalom: 35-90% RH
IP védettség: IP53

Fy max= 5300N*
Fz max= 5300N*
Fx max= 720N*
Mx max= 82Nm*
My max= 118Nm*
Mz max= 118Nm*

 * -tájékoztató adatok. A tényleges terhelhetőséget, kérjük ellenőrizze a konfigurátorunk segítségével. A konfigurátort itt érheti el: KONFIGURÁTOR

Egyéb megnevezések: lineáris egység, HTZ 060, HTZ60, Limon lineáris egység, szervo tengely, lineáris aktuátor, szíjas aktuátor, fogasszíjas tengely, elektromos szán, bordásszíjas szán

Részletes leírás



Beépítési javaslat: Elsősorban függőleges mozgatásokra ajánljuk ezt a lineáris egységet, ahol az alumínium profil mozog és a tárcsablokk áll. A lineáris egység végében található rögzítő menetek használhatók az emelendő termék fixálásához.

Általános leírás:
Az HTZ 060 erősített lineáris egység fogasszíj hajtású kivitel. A lineáris egységben található fogasszíj HTD-5M típusú, mely fogfelületén enyhén zajcsökkentő bevonat található.

A HTZ sorozatot nem javasoljuk nagyon szennyezett körülmények között használni.
Amennyiben kültéri alkalmazásra vásárolná meg a terméket, kérem konzultáljon velünk, ugyanis a lineáris megvezetés és a fogasszíjtárcsa nem rozsdamentes acélból készültek!

 A lineáris egység kiegészítői:
Az alábbi ábrán szeretnénk szemlélteni, hogy cégünk kompletten tudja szállítani az összes kiegészítőt, meghajtást, vezérlést a lineáris egységhez. A lenti fotón az általunk javasolt szervohajtómű + szervomotor kombináció található. Ez az összeállítás szavatolja az üzembiztos megoldást, melynél természetesen el lehet térni az ajánlott márkáktól. Cégünk Simtach fékes szervomotort + meghajtót és Kofon bolygóhajtóművet kínál. A konfiguráció alap tartozéka a szervo meghajtó, mely RS485 vagy EtherCAT kommunikációra képes. Javasoljuk, hogy mindenképpen fékes szervomotort használjon, hiszen áramkimaradás esetén a szervomotoron található fék megakadályozza az emelt teher lezuhanását, amennyiben helyesen lett méretezve az.





A fenti konfiguráció alkatrészei lehetnek. Az alábbi egy példa lehetőség, mely segít Önnek összeállítani a saját szettjét. A termékek nevére belinkeltük a weboldalunkon található információkat. A lentiek mellett akár saját szervomotorjával, vagy az általunk kínált léptető motorral ie meghajtható a lineáris egység. Erről tájékozódjon a konfigurátorunkban!:

- Lineáris egység: HTZ 060 típus
- Szervo hajtómű csatlakozó kerettel
- Szervo hajtómű: KPX065
- Szervo motor csatlakozó kerettel
- Szervo motor: Simtach RSMA M06L1330A-Z

A fenti lineáris egység konfigurációhoz kínálunk még univerzális kiegészítőket, úgymint rögzítő körmök, végállás és home szenzorok egy szettben. A szenzorok beszállítója szintén a Panasonic.



Videók

Katalógusok, technikai információk

Gyártói információ

A LIMON AUTO TECH CO. LTD egy csúcstechnológiás gyártó, amely automatizált könnyű és közepes teljesítményű lineáris mozgásrendszerekre specializálódott, és jelenleg gyors fejlődésen megy keresztül mind a kapacitás, mind a képességek terén. Kiváló ügyfélmegoldásokat kínálnak mind a tényleges végfelhasználói keresletre összpontosítva, mind pedig a szorgalom, következetesség, reakciókészség, megbízhatóság és a részletekre való odafigyelés erős alapjára építve, ami miatt a LIMON termékeket széles körben értékesítik Európában, Ázsiában és Dél-Amerikában.
Az egyik fő termék – a világszerte jó hírnévvel és visszajelzéssel rendelkező lineáris egységek, amely széleskörű felhasználási területtel rendelkezik, általában a következő iparágakban:

- LCD panel ipar
- Lítium akkumulátor ipar
- Fotovoltaikus ipar
- Autóipar
- Felderítési ipar
- Orvosi ipar

A fentiek alapján a Power Belt Kft magabiztosan gyártja, szereli a lineáris egységeket a gyáli és budapesti telephelyein. A magyarországi gyártás nagy rugalmasságot, rövid határidőt és azonnali reagálást biztosít vevőink részére. Több fejlesztés kimondottan a pertnereink visszajelzése alapján történt meg, mely a helyi viszonylatoknak megfelelően olyan versenyelőnyt biztosít a Limon lineáris egységeknek, melyek megkerülhetetlen beszállítóvá tesz bennünket a lineáris egységek területén. Cégünk nagy hangsúlyt fektet a minőségre, végellenőrzésre és a utólagos támogatásra.

Az alábbi videó segítségével szeretnénk bemutatni partnerünket a LIMON AUTO TECH CO. LTD-t:
