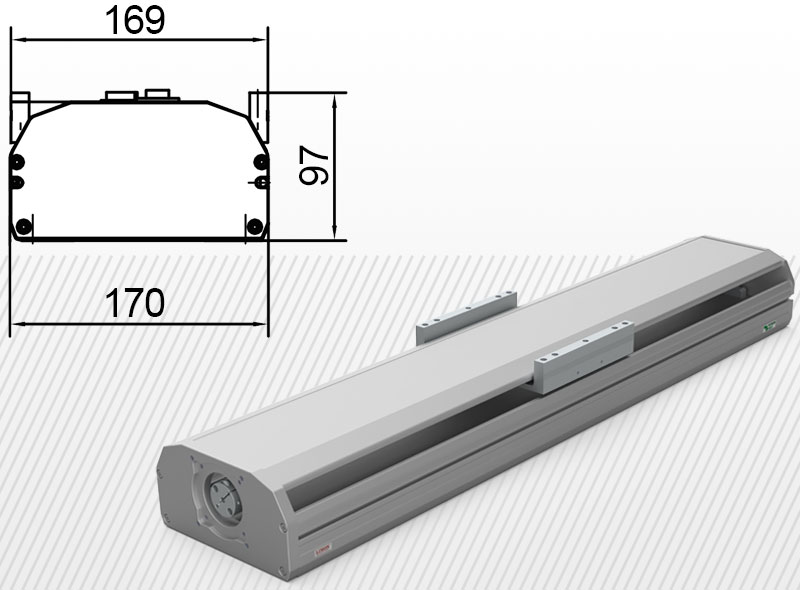

YSO 170-es típus max terhelés 60-120kg** Lökethossz: 100-1250mm
Általános információk
| Max sebesség: | 20x5-ös orsónál: 0,25m/s 20x10-es orsónál: 0,50m/s 20x20-os orsónál: 1m/s |
| A főkocsi egy tengely fordulatra megtett útja: | Orsó menetemelkedésével megegyezik |
| Visszaállási pontosság: | ±0,005mm |
| Működési hőmérséklet: | 0 °C- +40 °C |
| Páratartalom: | 35-90% RH |
| IP védettség: | IP53 |
 |
Fy max= 7463N* |
| * -tájékoztató adatok. A tényleges terhelhetőséget, kérjük ellenőrizze a konfigurátorunk segítségével. A konfigurátort itt érheti el: KONFIGURÁTOR | |
Egyéb megnevezések: lineáris egység, YSO 170, YSO170, Limon lineáris egység, szervo tengely, lineáris aktuátor, golyósorsós aktuátor, golyósorsós tengely, elektromos szán, golyósorsós szán, golyósorsós tengelyegység
Részletes leírás
Felület előkészítés:
A lineáris egységet megfelelően előkészített, zsírtalanított, szennymentesített felületre lehet csak elhelyezni, melynek a síklapúság tűrése 0,2mm/m-en belül kell lennie.
Általános leírás:
Az YSO 170 lineáris szervo tengely golyósorsós hajtású kivitel. A lineáris egységben hengerelt golyósorsó található enyhén előfeszített golyósanyával. Az egység két vezetéket tartalmaz, melyen két-két lineáris kocsi fut.
Az YSO típusú lineár szán modul nem szennyvédett kivitel, ha ez szükséges, kérjük válassza az YSC típusú kivitelt. Az YSO lineár modul belső alkatrészei valamelyest védettek, de finom poros környezetbe semmiféleképpen sem ajánljuk a használatát.
Amennyiben kültéri alkalmazásra vásárolná meg a terméket, kérem konzultáljon velünk, ugyanis a lineáris megvezetés és a fogasszíjtárcsa nem rozsdamentes acélból készültek!
A lineáris egység kiegészítői:
Az alábbi ábrán szeretnénk szemlélteni, hogy cégünk kompletten tudja szállítani az összes kiegészítőt, meghajtást, vezérlést a lineáris egységhez. A lenti fotón az általunk javasolt szervomotoros kombináció található. Ez az összeállítás szavatolja az üzembiztos megoldást, melynél természetesen el lehet térni az ajánlott márkáktól. Cégünk Panasonic szervomotort + meghajtót és Sesame bolygóhajtóművet kínál. A konfiguráció alap tartozéka a szervo meghajtó, mely STEP-DIR vagy EtherCAT kommunikációra képes. A szervomotor elérhető fékes kivitelben is.
A fenti lineáris szán konfiguráció alkatrészei lehetnek. Az alábbi egy példa lehetőség, mely segít Önnek összeállítani a saját szettjét. A termékek nevére belinkeltük a weboldalunkon található információkat. A lentiek mellett akár saját szervomotorjával, vagy az általunk kínált léptető motorral is meghajtható a lineáris egység. Erről tájékozódjon a konfigurátorunkban!:
- Lineáris egység: YSO 170 típus
- Szervomotor:
Liqi típus STEP-DIR kommunikációval
Minas A6 EtherCAT kommunikációval
A fenti szervo tengely konfigurációhoz kínálunk még univerzális kiegészítőket úgy mint, végállás és home szenzorokat egy szettben. A szenzorok beszállítója szintén a Panasonic.
Videók
Katalógusok, technikai információk
Gyártói információ
A LIMON AUTO TECH CO. LTD egy csúcstechnológiás gyártó, amely automatizált könnyű és közepes teljesítményű lineáris mozgásrendszerekre specializálódott, és jelenleg gyors fejlődésen megy keresztül mind a kapacitás, mind a képességek terén. Kiváló ügyfélmegoldásokat kínálnak mind a tényleges végfelhasználói keresletre összpontosítva, mind pedig a szorgalom, következetesség, reakciókészség, megbízhatóság és a részletekre való odafigyelés erős alapjára építve, ami miatt a LIMON termékeket széles körben értékesítik Európában, Ázsiában és Dél-Amerikában.
Az egyik fő termék – a világszerte jó hírnévvel és visszajelzéssel rendelkező lineáris egységek, amely széleskörű felhasználási területtel rendelkezik, általában a következő iparágakban:
- LCD panel ipar
- Lítium akkumulátor ipar
- Fotovoltaikus ipar
- Autóipar
- Felderítési ipar
- Orvosi ipar
A fentiek alapján a Power Belt Kft magabiztosan gyártja, szereli a lineáris egységeket a gyáli és budapesti telephelyein. A magyarországi gyártás nagy rugalmasságot, rövid határidőt és azonnali reagálást biztosít vevőink részére. Több fejlesztés kimondottan a pertnereink visszajelzése alapján történt meg, mely a helyi viszonylatoknak megfelelően olyan versenyelőnyt biztosít a Limon lineáris egységeknek, melyek megkerülhetetlen beszállítóvá tesz bennünket a lineáris egységek területén. Cégünk nagy hangsúlyt fektet a minőségre, végellenőrzésre és a utólagos támogatásra.
Az alábbi videó segítségével szeretnénk bemutatni partnerünket a LIMON AUTO TECH CO. LTD-t:
