Útmérők
Általános információk
Az RU2 optikai, inkrementális útmérő rácsos leolvasófej kifejezetten a nagy pontosságú lineáris mérések visszacsatolása érdekében készült és fejlett automatikus erősítést és az automatikus korrekciós technológiát alkalmaz. Zárt hurkú és sebességszabályozást igénylő alkalmazásokhoz, például nagy pontosságú szerszámgépekhez és nagy sebességű automatizálási berendezésekhez ajánlott. A rendszer az RUS típusú mágnesszalagot használja.

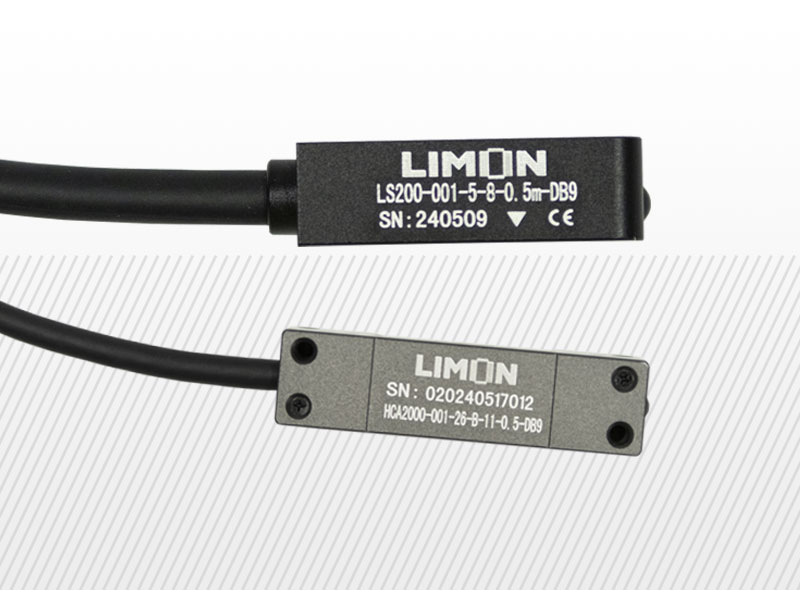

A HCA2000 mágneses, abszolút útmérő fejlett felismerő technológiát, egykódos csatornás pozíciófelismerő technológiát, automatikus erősítésszabályozási technológiát és kódolási redundancia-észlelési technológiát alkalmazza a nagy megbízhatóságú abszolút mérés elérése érdekében. A fej előre és hátra is tud olvasni. Jó a foltállósága, és ellenáll a kisebb pornak, karcolásoknak és olajfoltoknak. A rendszer az MSA20-11 típusú mágnesszalagot használja.
Az LS2000 mágneses, inkrementális útmérővel érintésmentes, kopásmentes, gyors pozicionálási mérést valósíthat meg. A maximális felbontása 1 μm. Ellenáll a kisebb pornak, karcolásoknak és olajfoltoknak. A rendszer az MS20 típusú mágnesszalagot használja.
Részletes leírás
Alapfogalmak magyarázatai
1. Visszaállási pontosság az a különbség, mely a nullponthoz képest mérünk a visszatérő szenzor esetén.
2. Irányváltási pontosság az az érték, melyet akkor lehet mérni, amikor a szenzor megáll egy adott pontom, majd elkezd visszafelé mozogni és a mozgás elindításának pillanatához képest mikor észlelhető az első jel.
3. Egy méteren belüli pontosság az az érték, mely mutatja egy szenzor pozíció továbbításának hibáját. Ezt kiküszöbölni úgy lehet, hogy végigmérjük a bejárt utat, majd a vezérlésbe betápláljuk a különböző pontokhoz tartozó eltéréseket és ezt kompenzáljuk.
