Általános információk
| Típus: | SAC-V1 |
| Felhasználási terület: | sebesség szabályozás egyszerűbb hajtások esetén |
| Jellemző funkciók: | 1. Egyszeri indítás, végállásig mozgás 2. Léptető üzemmód, kapcsolt jel időtartama alatti mozgás 3. Egyszeri oda-vissza mozgás a végálláskapcsolók között 4. Automatikus oda-vissza mozgás a végálláskapcsolók között |
A jelgenerátorról bővebb leírást a bal oldali Részletes leírás menüpont alatt talál.
Részletes leírás

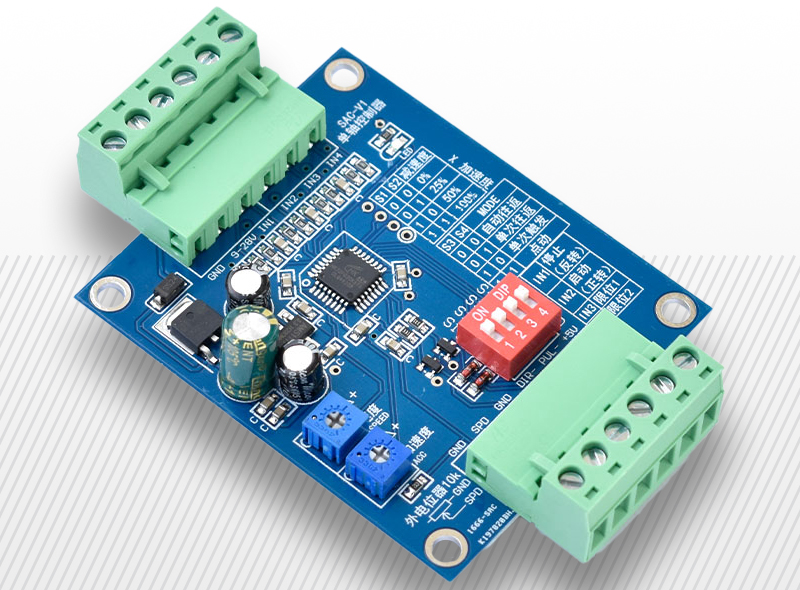

Az SAC-V1-es típusú sebességszabályozó jelgenerátor a következő funkciókkal és jellemzőkkel rendelkezik.

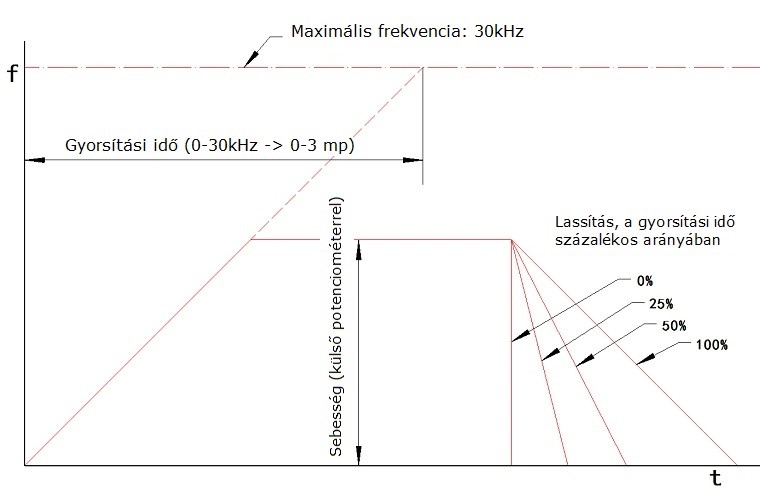

Állítható gyorsulási idő: 0-3 sec
Állítható lassítási érték: 0-25-50-100%
Maximális kimeneti frekvencia: 30kHz.
Fordulatszám beállítás integrált, vagy csatlakoztatható külső potenciométerrel. (10K)
Külső szabályozás esetén csak a maximális frekvencia határt lehet beállítani.
Funkciók leírása:
(S3 0 / S4 0) - Automatikus oda-vissza mozgás a végálláskapcsolók között.
(S3 0 / S4 1) - Egyszeri oda-vissza mozgás a végálláskapcsolók között.
(S3 1 / S4 0 ) - Egyszeri indítás, végállásig mozgás.
(S3 1 / S4 1 ) - Léptető üzemmód, kapcsolt jel időtartama alatti mozgás
(S1 0 / S2 0) - Lassítás: a gyorsítási érték 0%-a
(S1 0 / S2 1) - Lassítás: a gyorsítási érték 25%-a
(S1 1 / S2 0) - Lassítás: a gyorsítási érték 50%-a
(S1 1 / S2 1) - Lassítás: a gyorsítási érték 100%-a

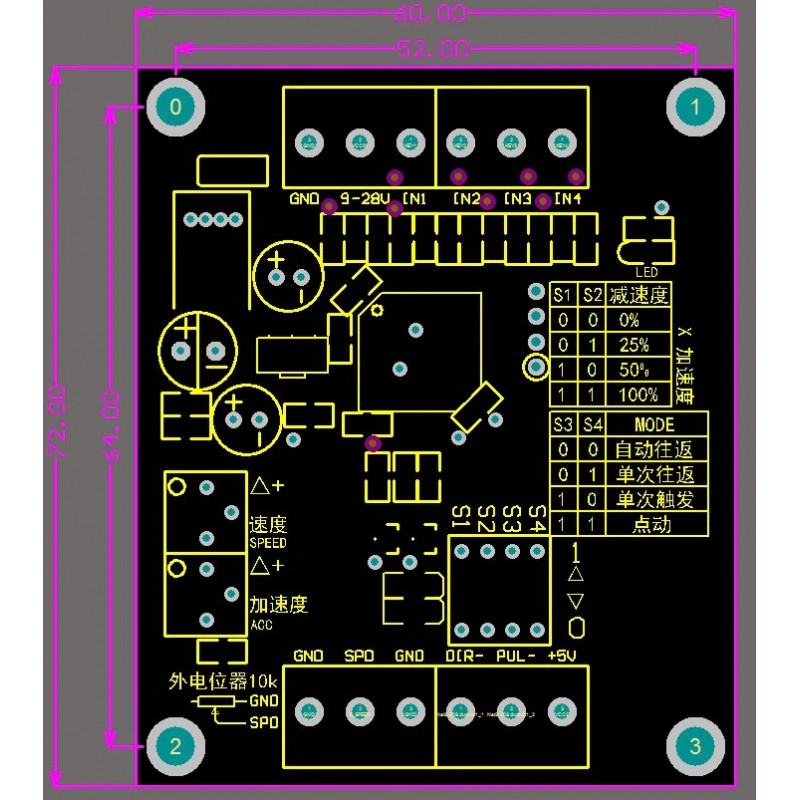

Bemenetei:
Táp: GND (-)
Táp: 9-24VCD (+)
IN 1 (Stop (léptető módban, forgás irány: CCW))
IN 2 (Start (léptető módban, forgás irány: CW))
IN 3 (CCW végállás kapcsoló)
IN 4 (CW végálláskapcsoló)
Kimenetei:
5V (vezérlő jel +5V-ja)
PUL (Step, lépés kimenet)
DIR (DIR, irány kimenet)
GND
SPD (potenciométer IN)
GND (potenciométer GND)
